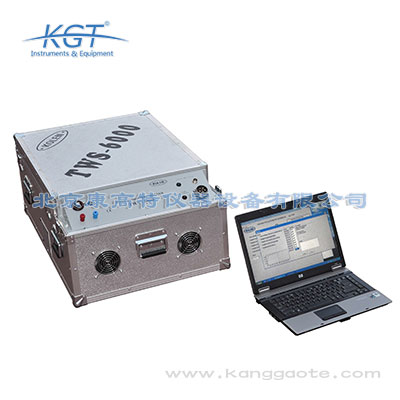

TWS系列高速直流斷路器測試儀

品牌：KOLEN
分類：斷路器在線檢測設備
應用領域：
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

TWS系列高速直流斷路器測試儀簡介：
?TWS測試儀設計用于測試安裝在牽引變電站的高速直流斷路器（HSCBs），電流高達6000A。
?測試在現場進行，無需斷路器運送到實驗室。
?電子式TWS 測試儀是一種便攜式電力測試設備，其能夠產生極大值達6000或3000A的電流脈沖，用于檢查HSCB 電流調節功能并測量非常低的電阻，例如，接觸電阻。
?根據執行的測試類型，電流的脈沖持續時間從幾百毫秒到兩秒不等。通過電阻的序列切換來實現被測電路中的電流整形。來源是一個充電的大容量超級電容器。

TWS系列高速直流斷路器測試儀特點：
?將脈沖測試電流整形至6000/3000A，可進行電流設定值測量
?對斷路器的性能進行測量，電流可以達到電流設定值的100％
?HSB關斷時間測量，電流可以達到電流設定值的的120％
?測量電阻功能，從1uΩ到250uΩ
?自動診斷可能存在的問題，具備電流整形模塊

TWS系列高速直流斷路器測試儀專為以下設計
?公司運行中的高速斷路器，修理或維護調整后等測試其性能的用途。
?高速斷路器的生產商，用于測試技術產品線終端的成品參數。
?管理啟動功能，數據注冊，起草報告等均由計算機執行。
?軟件提供操作員和測試人員之間的通信，允許輸入數據并跟蹤進度和測試結果。
?測試過程中的電流以圖形顯示在計算機屏幕上以便于分析。
?當重要或必要時，會顯示對命令或結果的附加注釋，使測試儀的操作變得簡單。
?測試結果存儲在計算機內存中，可以打印并用于準備測試報告。
?TWS 的主要優勢之一是其230V / 50 H z 單相電源和相對較低的功耗（2 kVA）供電。
?它可以在任何工廠中毫無困難地使用測試儀。
?比較來看，從230V/50Hz線直接供電至6000/3000A直流電（無超級電容器）的轉換器需要大約60/30kVA電源盒。

TWS系列高速直流斷路器測試儀

?HSCB 測試儀TWS 的框圖：
?PS - 電源， PC - 電腦，
?WS - 正在測試的HSCB， BSC - 一組電容器，
?PT - 整流器， VR - 可變電阻器，
?PP - 電流轉換模塊， uP - 微控制器，
?DR - 用于可變電阻器的晶體管的驅動器，
?T1， T2， ... Tn - 晶體管開關，
?PE - 用于電子零件的電源，
?U-， U + - 觸點用于測量斷路器觸點的電壓，
?KP 和KM - 連接電纜。

外形尺寸
?可變電阻電容器箱尺寸770 x 525 x 370，重量約52/48 公斤
?電源手提箱尺寸415 x 315 x 200，重量約15 公斤
?運輸電纜手提箱尺寸415 x 315 x 220; 重量約一組電纜15 公斤

HSCB測試儀TWS-6000/TWS-3000的參數
電源電壓	230 V ± 10% / 50 H z
電容器電池組的電壓	高達8VDC
HSCB測試的電流	高達6000A/3000A
防護等級	IP20
服務工作溫度范圍	+5°C - + 40°C
功耗	+5°C - + 40°C
電流測量精度	2.50%
